Les pièces nécessaires
Dans mon cas, j'ai décidé de construire une manette composée de 2 joysticks ainsi que de 16 boutons pour la partie contrôle, de différentes pièces en bois pour le boîtier et de manettes démantelées pour la bonne cause (et la partie électronique).
Les joysticks et les boutons
Les joysticks et les boutons ont été trouvés sur le site Happ Controls (En anglais). J'ai choisi ce fournisseur car leurs produits sont souvent cités en référence dans divers autres sites. Autant prendre des produits dont on est sûr, même s'il faut pour cela ajouter des frais de port depuis un pays étranger (l'angleterre en l'occurence) et les frais de change. Je remercie au passage la livre sterling de résister si bien à l'euro ;-). A ce sujet, si certains ont eu une bonne (ou mauvaise) expérience avec des produits achetés en France, n'hésitez pas à m'en faire part. Et voici les fameux accessoires enfin reçus.

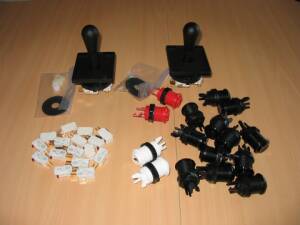

Comme vous pouvez le voir, 2 joysticks modèle "Competition", 12 boutons noirs, 2 boutons blancs (joueur 1 et joueur 2) et deux boutons rouge.

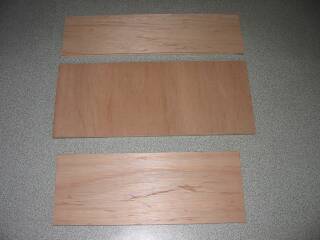

Le bois
Un bon morceau de contreplaqué fera l'affaire, de préférence d'une bonne épaisseur (16 mm pour ma part), histoire de donner du poids et un aspect robuste à la bàte. Un poids supplémentaire par la suite n'est pas à exclure pour améliorer la stabilité.
La partie électronique
Pour relier la partie contrôle au PC, je vais récupérer le circuit et le câble des manettes de jeux PC USB. Après, il suffira de souder au bon endroit (on croise les doigts et on évite les brulures). J'ai opté pour la thrusmaster firestorm digital 3 usb. Pourquoi me direz-vous ? Parce qu'elles étaient en promo à 9 euros pièce sur internet et qu'elles gérent huit boutons. De plus une manette USB rendra le système plus souple à utiliser. Pour trouver des manettes pas chères, allez voir sur les sites de comparatifs de prix tels que monsieurprix. Prévoir aussi du petit câble (une bobine d'un petit cable electrique fera l'affaire) pour relier les différents contacts de la manette USB au différents contacts des boutons et joysticks "Competition".
|
|
|
|

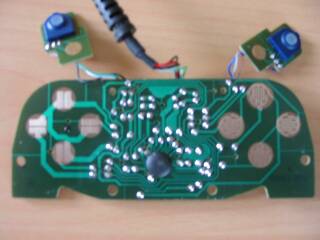

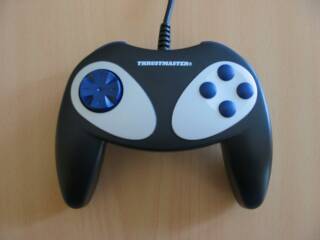

Avant démontage |
Après démontage |
Chaud devant....

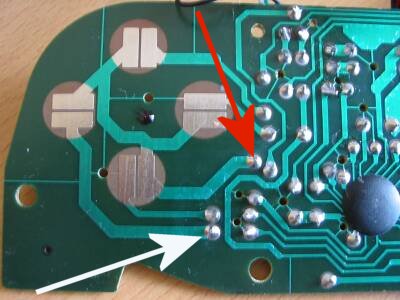

Maintenant que toutes les pièces sont réunies, le plus dur commence. Pour la partie soudure il va falloir repérer où et quoi souder. Pourtant en théorie, ce n'est pas compliqué. Sur le joypad vous avez une arrivée d'éléctricité commune pour la croix directionnelle et une autre commune pour les boutons. Sur les circuits, il s'agit de repérer les points de soudure correspondant à chaque fonction de la manette. Par exemple, sur le gros plan ci-dessous, la flèche rouge désigne le point d'arrivée de l'électricité, aussi connue sous le nom de la masse. On la repère facilement car, à partir de ce point de soudure le circuit passe par les 4 contacts.
La flèche blanche désigne le point de soudure en bout de circuit du contact "gauche" de la croix directionnelle du joypad. Dès lors, il suffit de faire un contact entre ces deux points pour actionner la fonction "gauche" de la manette. Il faut donc souder un cable à chacun de ces deux points puis les relier à un interrupteur présent sur le joystick.

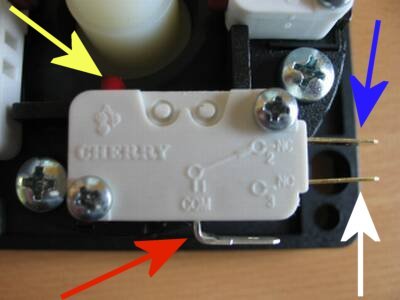

Voici un gros plan d'un switch (ou interrupteur) du joystick (ceux des boutons fonctionnent sur le màme principe). La flèche rouge désigne l'endroit où arrive l'électricité. Une fois le cable connecté ici deux solutions, soit le cable de "sortie" est branché sur la patte désignée par la flèche bleue, dans ce cas l'interrupteur est en mode ouvert en permanence, soit le cable de "sortie" est sur la patte désignée par la flèche blanche, dans ce cas l'interrupteur est en mode fermé tant que l'interrupteur désigné par la flèche jaune n'est pas actionné.
Il faudra brancher le câble de sortie sur la patte désignée par la flèche blanche, pour que le mouvement du joystick déclenche l'action de déplacement.

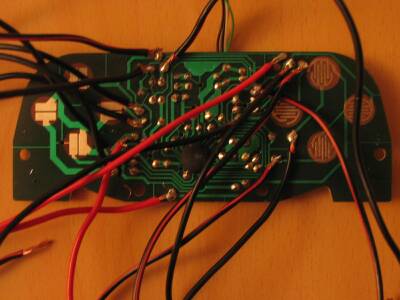

Et maintenant soudons dans la joie et la bonne humeur pour obtenir ceci :
J'ai utilisé du cable de petit diamètre. J'ai pris 5 mètres de cable de couleur rouge et noir. Le rouge sera soudé sur la masse et le noir sur les autres points de soudure. Cela permet de s'y retrouver une fois tous les fils soudés. Une fois cette étape passée, il faut vérifier si tous marche correctement. Pour cela il suffit de brancher la manette sur le pc et de mettre en contact les différents fils.
Quand les deux manettes sont prêtes, passons au travail du caisson.
Le bois pour les nuls
La partie qui consiste à faire un caisson en bois n'est pas la plus simple si, comme moi, votre expérience dans la manipulation du bois se limite à peu de choses près à enfoncer des clous.
La première étape consiste à dessiner les plans du caisson. Pour ma part, j'ai décidé de construire un boîtier capable de recevoir 2 joysticks et 16 boutons, à la fois pour jouer à deux et pour les jeux qui nécessitent d'avoir deux joysticks. De plus, ce caisson est prévu pour se poser sur un bureau, le plateau supérieur sera donc incliné pour plus de confort.
Le plan de mon boîtier sera mis en ligne dès que possible.
Une fois les différentes pièces découpées à la scie sauteuse (plus rapide) ou normale (plus précise). il ne reste plus qu'à trouver un moyen de les assembler. Le devant, le derrière et les côtés du caisson seront collés entre eux (prévoir de quoi maintenir fermement les pièces pendant le collage). Le dessus sera lui aussi collé mais pour plus de sécurité, 4 vis viendront consolider l'ensemble. Pour le fond composé d'un morceau peu épais de contreplaqué (5 mm), il sera vissé sur le reste du caisson. Cela permettra d'avoir accés facilement à l'intérieur du boîtier.

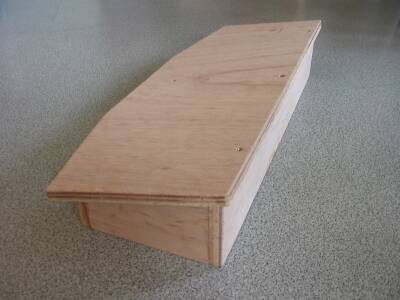

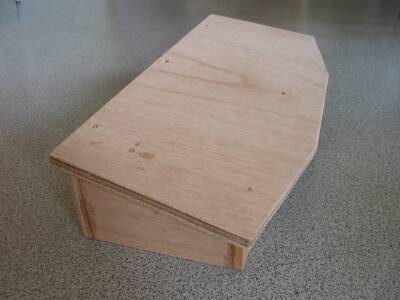

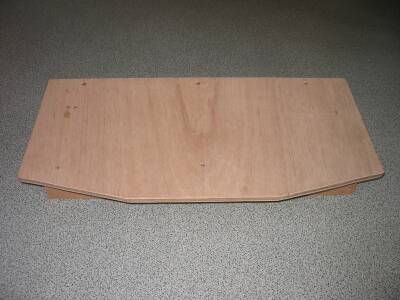

Une fois tous les éléments assemblés, ne pas oublier d'arrondir les angles du plateau supérieur et de la base. Une lime à bois et du papier de verre fera l'afaire. Ne pas oublier non plus de passer un coup de laine de verre sur toute la surface du caisson pour le préparer à la peinture. Voilà ce que donne la première partie du travail sur bois.

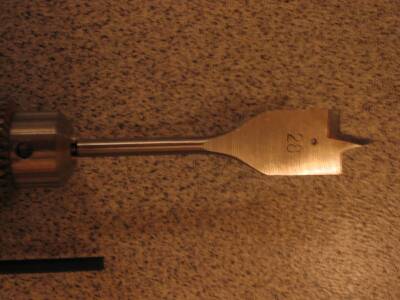

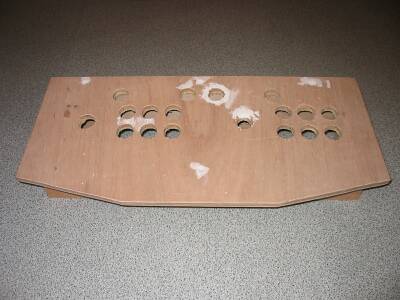

Cette embout de 28 mm (diamètre des boutons et du trou nécessaire au débattement du joystick) se monte sur une perceuse. Une fois que vous avez déterminé avec précision le centre de chaque trou, il suffit de positionner la pointe de l'embout et de percer. Vous obtenez alors de beaux trous bien comme il faut.
Pensez simplement à limer avec une lime ronde la face arrière pour permettre le passage des cables des manettes usb. Passons maintenant à la finition.
Ca sent la fin
Cela commence à ressembler à une manette
d'arcade. Reste à peindre, fixer les différents
éléments et tester le tout.
Pour la peinture,
j'ai opté pour une méthode "classique" avec
pinceau et peinture liquide. Est ce mieux ou moins bien que de la
peinture en bombe ? Je n'en sais rien... Cependant, le rendu avec un
pinceau semble donner un rendu moins lisse à la manette au
final.

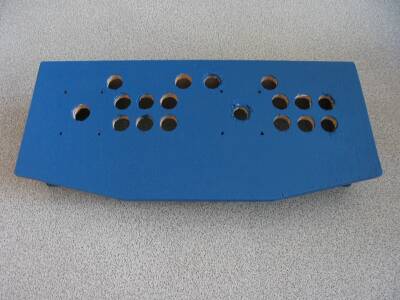

Voilà ce que donne le boîtier une fois peint.
Une fois la peinture sèche, on peut enfin monter tous
les éléments que ce soit les boutons, les manettes avec
les soudures et les joysticks, et là c'est le bonheur, on voit
enfin à quoi ressemblera la future manette. Mais autant fixer
les boutons ne pose pas de problème, autant il s'agit de bien
fixer les circuits des manettes et surtout, les deux joystick de
Happs.
Pour les circuits des manettes, je me suis contenté
de deux vis à bois sur une face intérieure du boîtier.
Pour la fixation du socle du joystick au boîtier j'ai
longuement hésité.Voilà comment se présente

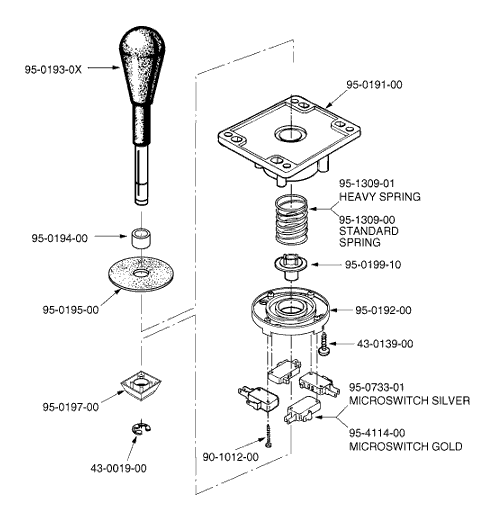

le joystick en coupe :
C'est la partie à droite du schéma que l'on doit
fixé à l'intérieur du boîtier. J'ai donc
hésité entre des vis à bois et des rivets. Le
socle du joystick fait 8 mm d'épaisseur et il faut ajouter les
16 mm du bois. Je doutais qu'une vis puis supporter les assauts
répétés sur le joystick. Du coup, je me suis
rabattu sur les rivets. les trous au 4 coins du socle ont un diamètre
de 5 mm, des rivets de 4.8 mm de diamètre et de 23-25 mm de
long (après compression) feront l'affaire. Le plan indique où
percer les trous correspondants dans le boîtier. Les trous
percés devront avoir un diametre de 5 mm.

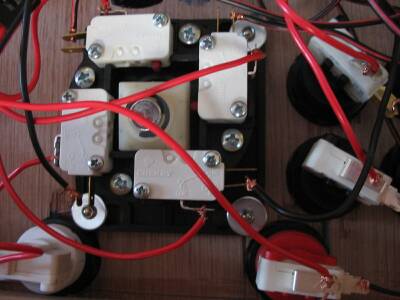

Voilà ce
que cela donne :
Tout est maintenant fixé, il reste à raccorder.
Une fois que tout est fixé (et avant de refermer le
boîtier), vérifiez les branchements. Enfin les premiers
contacts avec une manette opérationnelle. Que du bonheur.
Si
tout marche correctement, il suffit de fermer le boîtier avec
la planche en contreplaqué peu épaisse.
Pour éviter que tout bouge pendant que vous jouez mieux trouver de quoi caler la manette. Dans le feu de l'action, et pour peu que l'on soit deux sur la manette, il n'est pas rare que la manette bougent facilement. Deux remèdes :
Un bon poids, du plomb par exemple, fixé dans la manette.
Un materiau anti-dérapant sous la manette histoire de bien aggripper au support.

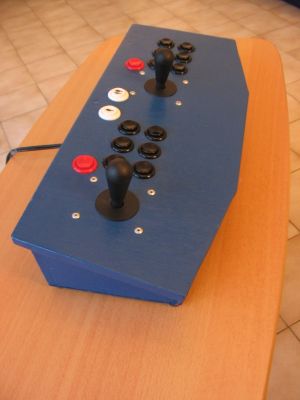

C'est fini !

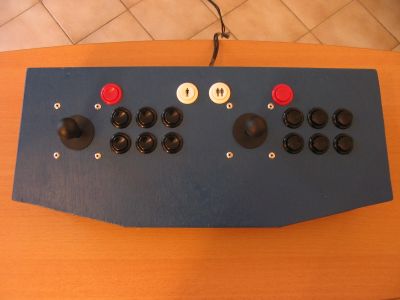

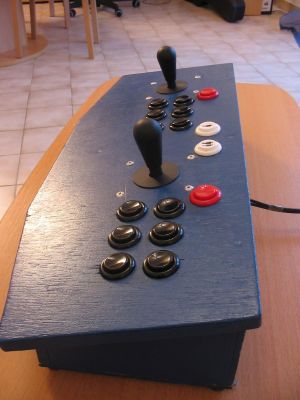

Joie et bonheur ! La manette ressemble à une manette et il est enfin possible de jouer avec (c'est quand même le but recherché).
La même vue de chaque côté.
En conclusion, la construction d'une manette de ce type permettra d'économiser un peu d'argent par rapport à des manettes équivalentes du commerce mais c'est surtout le plaisir d'avoir fait soi-même un tel objet qui est intéressant. Je vous laisse j'ai une partie sur le feu....
Bonne réalisation ;-)
